本子項為5#樓，子項編號為15245-5，功能為快捷型商務酒店及商務辦公樓綜合體，為一類建筑，耐火等級為地上一級、地下一級，設計使用年限50年?？偟厣系慕ㄖ娣e24664.71平方米，其中1段地上建筑面積為22778.71平方米，11段地上建筑面積為1886.01平方米。

整體空間小、管道密集、系統復雜。（洋湖垸機房包含主機3臺，冷凍水泵3臺，冷卻水泵3臺，水處理儀4臺，軟水器1臺，真空脫氣機2臺，分水器集水器各1臺等。）

洋湖垸機房平面圖

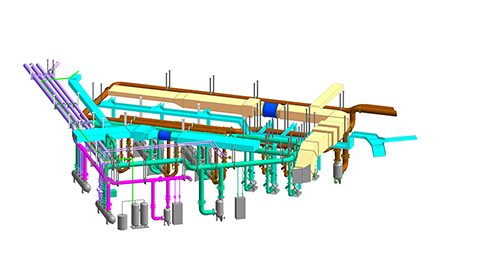

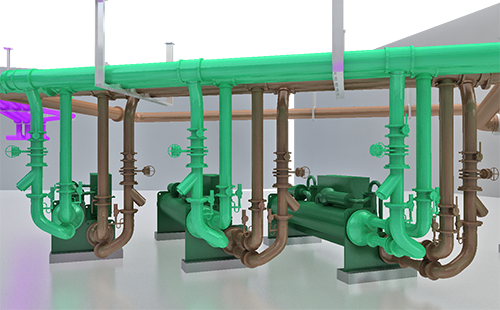

洋湖垸機房BIM效果圖

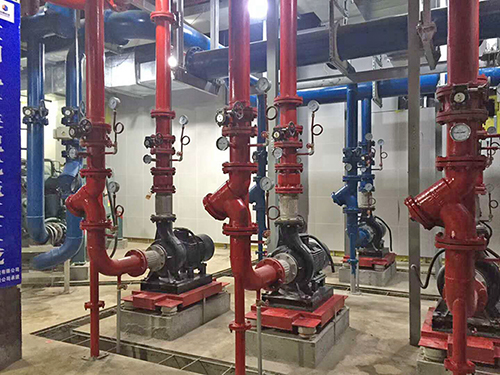

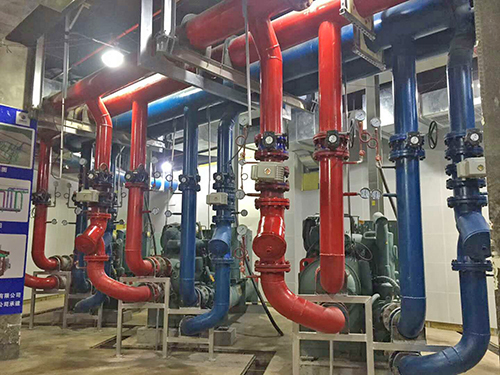

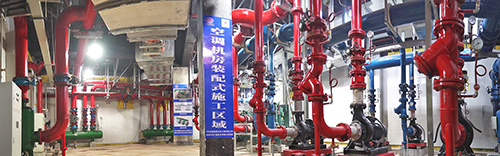

完工后的機房整體圖

 畢姆科技通過運用 “BIM深化建模 + 三維掃描定位 + 預制裝配式安裝” 的模式，將項目難點逐個突破。

1、利用BIM技術對模型進行深化后對不同的方案進行比較分析和碰撞，選擇最優布置方案。

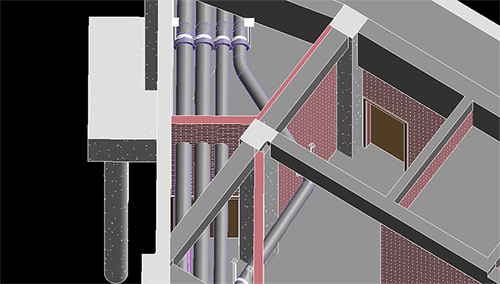

碰撞檢測

管線優化，預制拆分

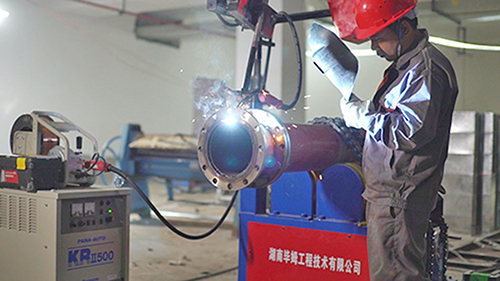

2、工廠預制化制作。工廠預制不受場地限制，提高施工效率，管道采用精確度高，切口完美的等離子自動切割和效率高，質量穩定，焊縫美觀的自動焊接技術。

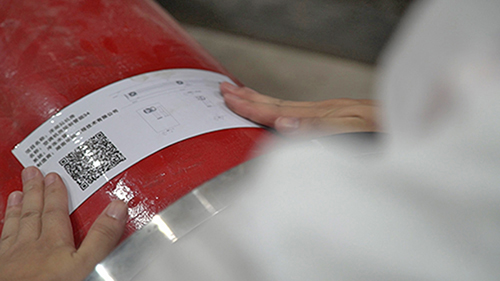

3、數字化信息標識。對每個成品按編碼貼二維碼標簽，通過二維碼進行識別產品編碼、送貨順序、安裝順序，產品運送至現場，指導安裝。

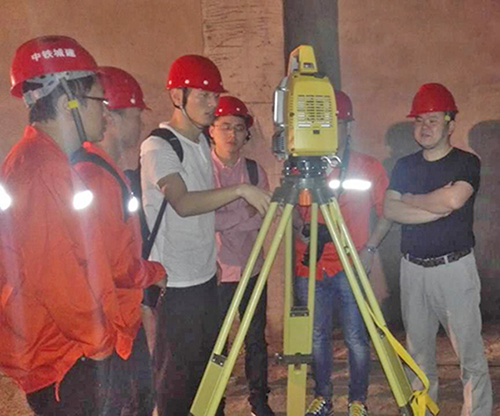

4、通過測量機器人對組合構件進行精準空間定位；

5、裝配式安裝。不受場地限制，提高施工質量，縮短工期且工廠內制作，現場裝配施工，無需切割、動火、焊接。解決了管道大，安裝困難問題。

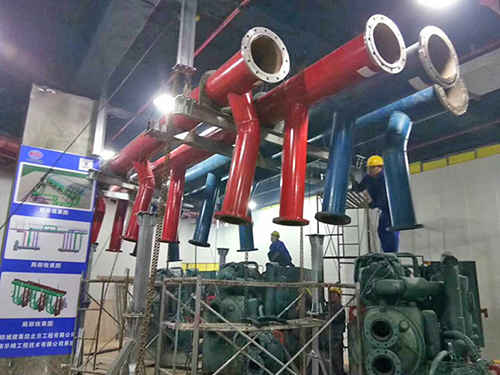

機房預制現場施工圖

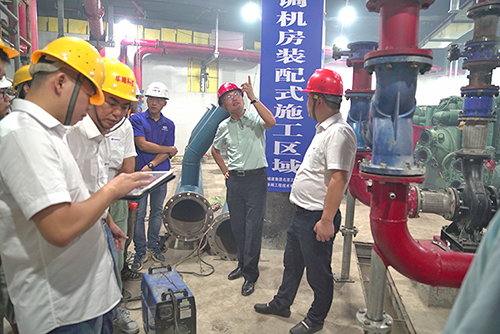

現場安裝指導圖

（1）縮短工期：傳統角鐵工藝的機房施工需要30-45天，而此項目采用預制化安裝僅用短短48小時就完成現場安裝任務。

（2）保障施工質量：能有效保障構件質量、安裝質量，確保整體管道施工質量滿足設計及施工規范要求；較之傳統做法安裝質量顯著提高，一次驗收合格率100%。
（3）保障施工安全：采用機械化安裝降低了高空作業人員與設備的風險，安全性顯著提高，在提供技術水平和施工效率的同時，更能保障施工安全。

畢姆科技以工廠預制、現場模塊化安裝、減少現場焊接工程量，開啟機電安裝工程的智能、高效、安全、綠色施工新篇章，實現了機房安裝速度與質量的飛躍。

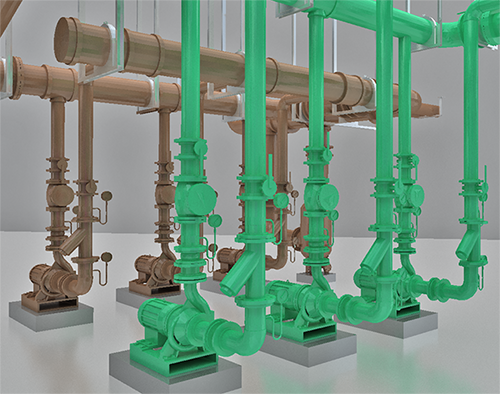

BIM效果圖與實景圖展示圖組（1）

BIM效果圖與實景圖展示圖組（2）

洋湖垸機房預制動畫演示
